全方位輪的組成是在輪轂的外緣上設置有可繞自己的軸旋轉的輥?zhàn)樱揖鶆? 分布于輪轂周圍，這些輥?zhàn)虞S線和輪轂軸線的夾角為90°。運動時輪轂是驅動機 構，輥?zhàn)邮菑膭訖C(jī)構，因此主動輪由車輪輪轂與邊沿輥?zhàn)咏M成，從動輪為車輪輥?zhàn)樱?主動輪、從動輪與地面接觸點均為輥?zhàn)优c地面的接觸點。相對于普通輪子，全向輪 周圍的小輪子為它增加了一個自由度，使得全向輪具有更好的靈活性
全向輪的輪轂和和大輪軸使用鋁合金材料，剛度和強度都較好，小輪軸使用普 通碳鋼，因?yàn)檎麄�輪子的最大應力處正好出現在小輪軸上，因此需要更高的強度。 小輪使用橡膠材料，摩擦系數比較大，能給機器人提供較好的抓地力和加速性能。
驅動輪系為電機與全向輪之間連接的部分，它的作用是將電機的輸出扭矩傳 遞到驅動輪上。驅動輪系的設計滿足如下要求：
(1)尺寸符合機器人的要求。
(2)結構簡單、合理，拆裝方便。
(3)強度及剛度符合要求。
(4)保護電機的輸出軸，避免連接驅動輪帶來的載荷直接作用到電機軸上。
(5)扭矩的有效傳遞。

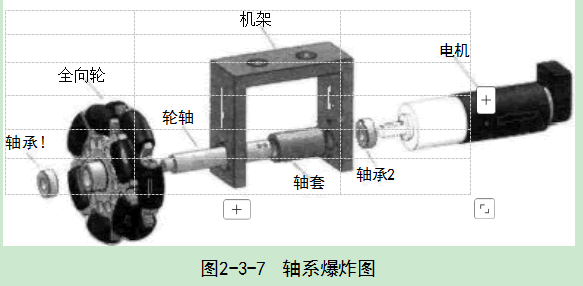

考慮以上要求，做出的設計如圖2-3-7所示。

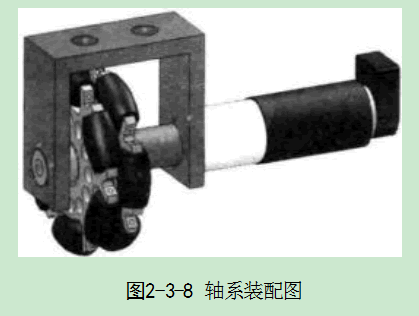

軸系裝配圖如圖2-3-8所示。
架和軸承座一體的設計方案，選用現成的方形 鋁管作為原材料，而不是采用一大塊鋁塊進行加工，減少了切削量，減少了材料的 浪費。中間軸承孔采用一刀加工，充分保證兩個空的同軸度。另外，采用雙軸承從 兩邊支撐的方式，避免了懸臂效應，保證機器人的重量能垂直地作用在輪子上。由 于現成的方形鋁管寬度與輪子寬度有較大差別，中間采用了一個軸套，避免輪子的 滑動。在設計過程中，為了保證電機軸與輪軸之間的扭矩傳遞，特別在輪軸上采用 了 D 型孔設計，可以與電機軸無間隙的配合。雖然D 形盲孔的加工需要使用電火 花工藝，成本較高。但作為機器人的關鍵部位還是值得的。
|
